CAD / tervezési referenciák.

Egyedi lemezalkatrészek, 3D modellek, szerkezetek és összeállítások, valamint gyártási dokumentációk. A tervezési munkákat a konstrukció és a gyárthatóság szempontjait együtt kezelve mutatjuk be.

CAD projektek megtekintése ← Vissza a referenciákhoz

Tervezési munkák

A referenciák között egyedi lemezalkatrész-tervezési, 3D modellezési, szerkezeti és összeállítási, valamint gyártási dokumentációs munkák jelennek meg. A szűrőkkel gyorsan kiválasztható a keresett terület.

8 projekt

Egyedi lemezalkatrészek

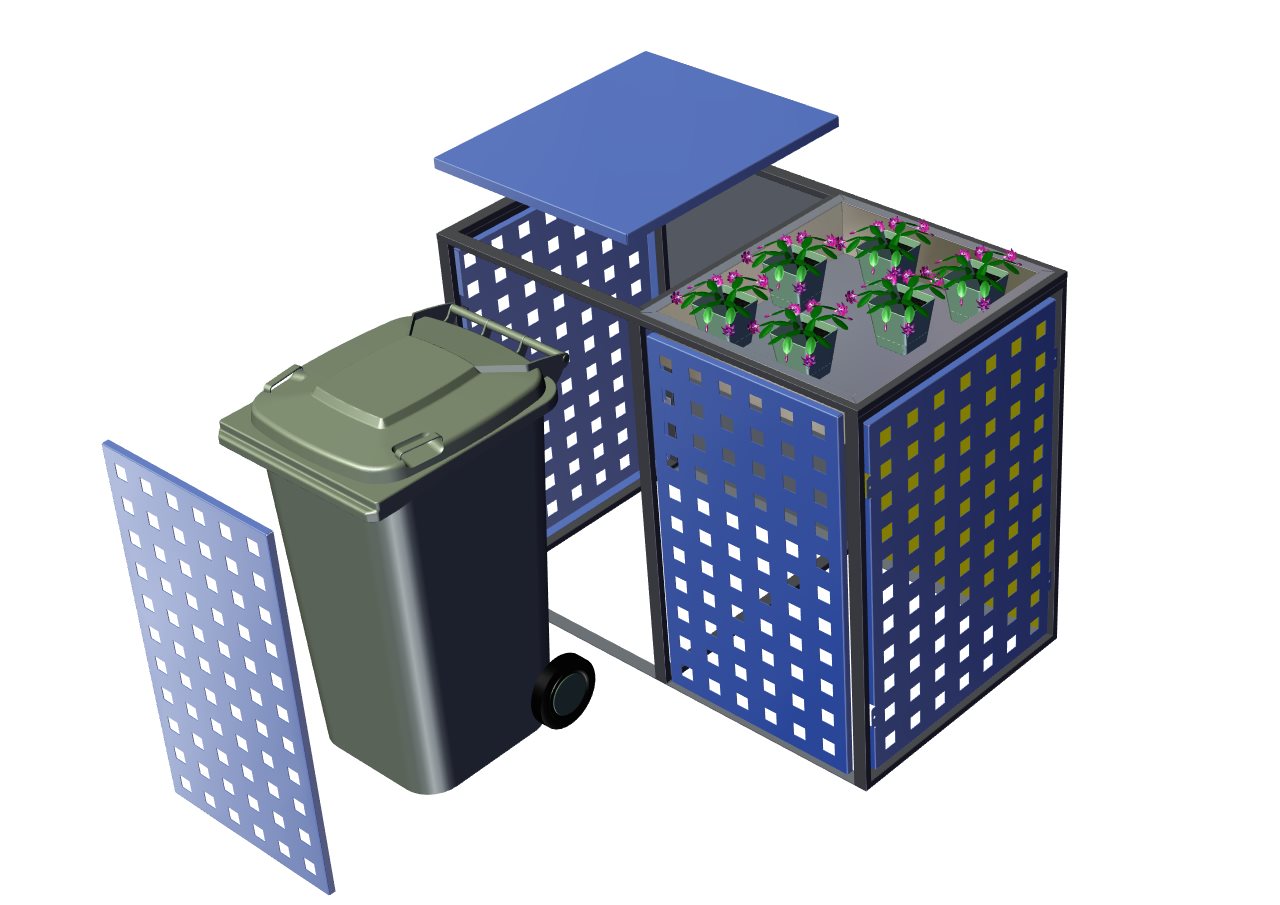

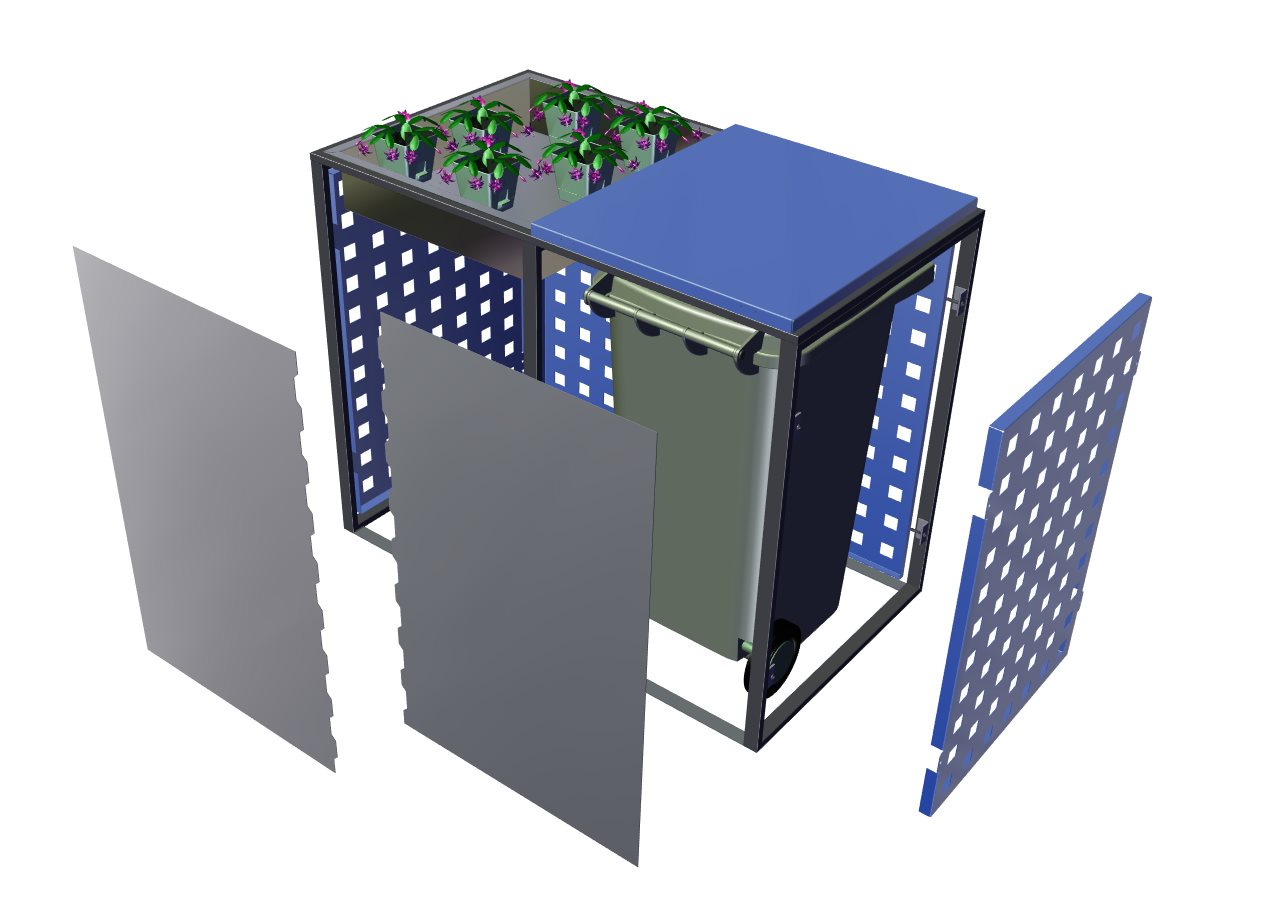

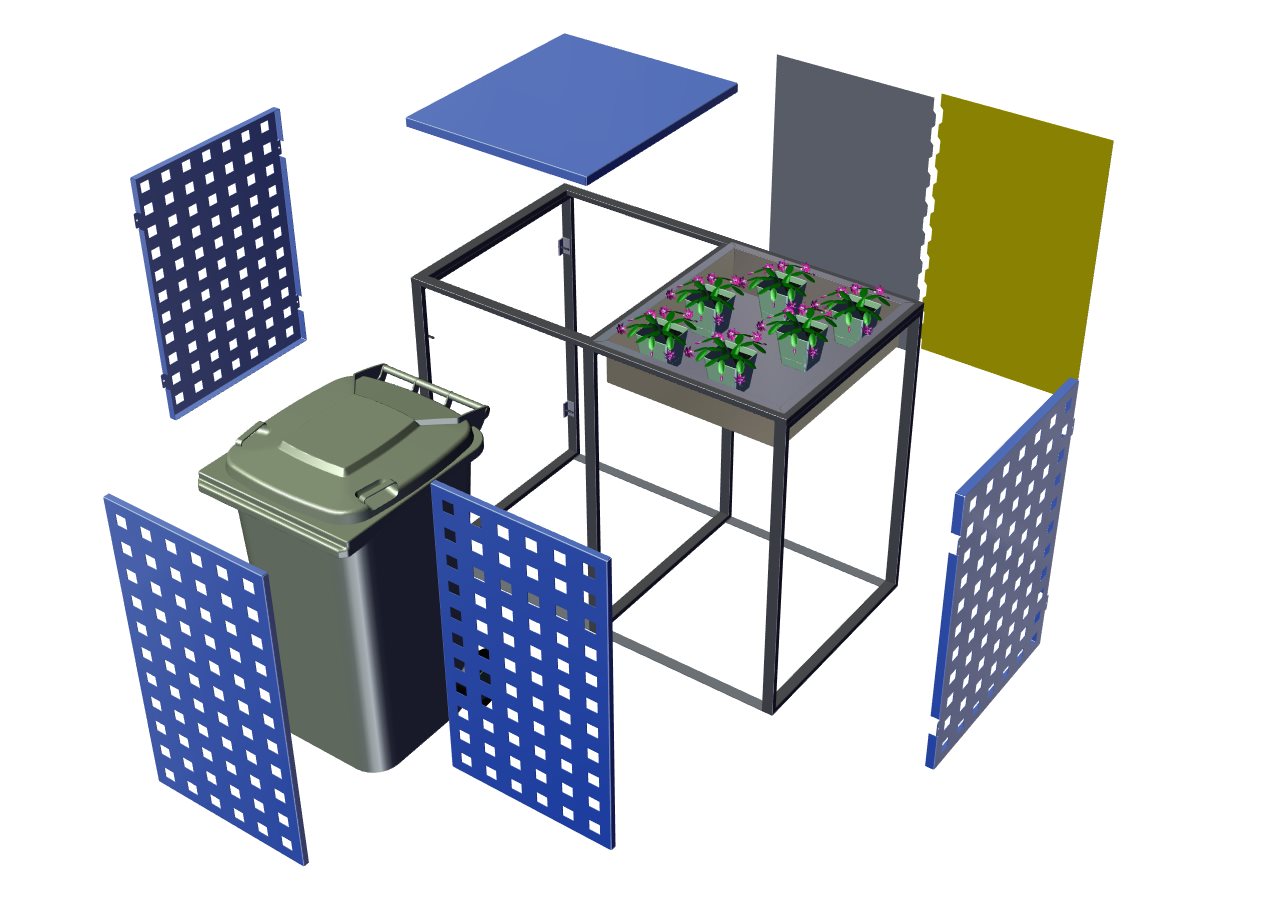

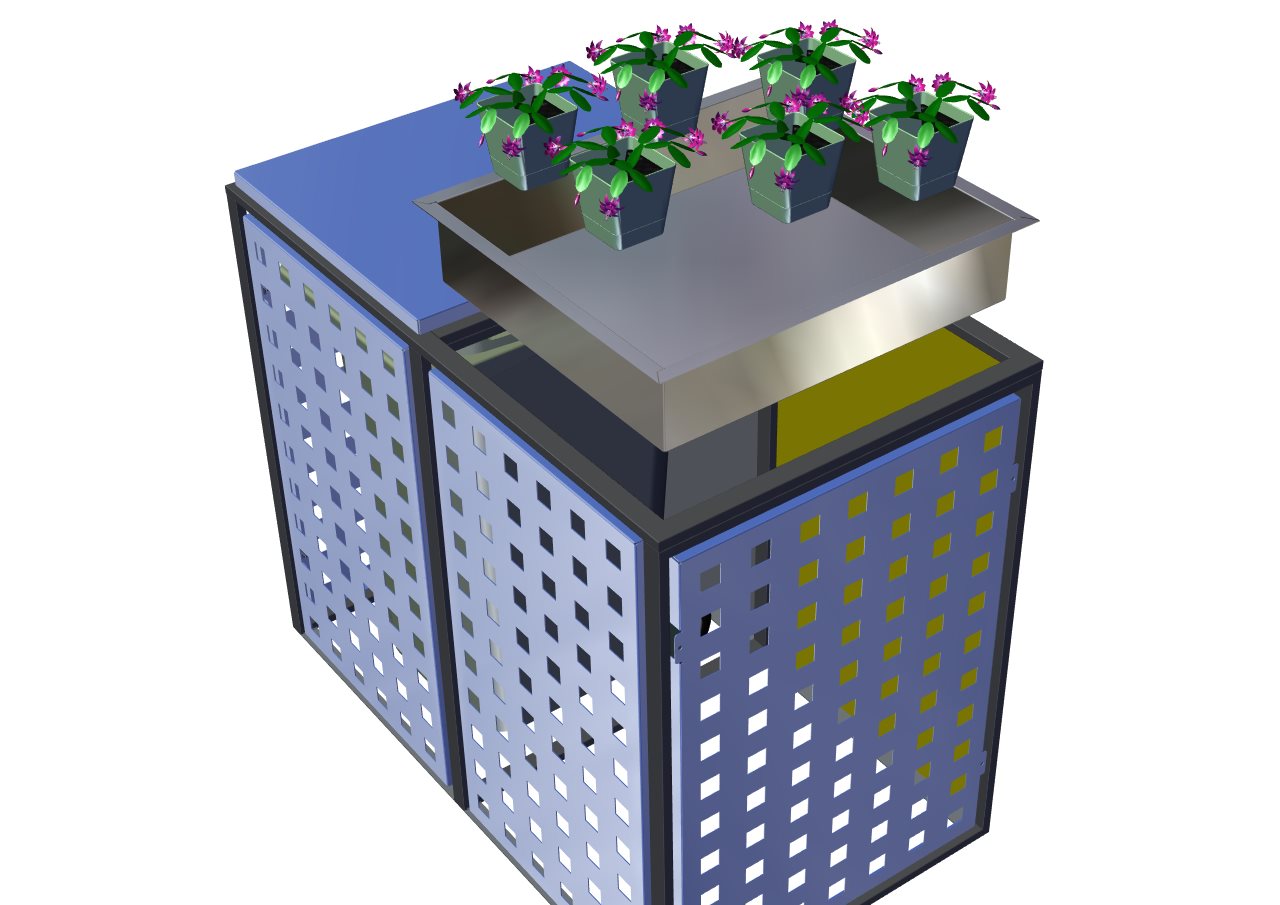

Kukatároló lézervágott, élhajlított panelekkel

Kukatárolók és egyéb kültéri kerti elemek egyedi CAD tervezése lézervágott design megoldásokkal. A konstrukciók elektrohorganyzott acéllemezből készülnek, kültéri igénybevételre optimalizált kialakítással. A tervezés során a megjelenés mellett a megfelelő merevség, stabilitás, rögzíthetőség, szerelhetőség és időjárásállóság is meghatározó szempont. A részletek és a lézervágott mintázatok úgy kerülnek kialakításra, hogy a termék gyártható, tartós és vizuálisan egységes legyen.

  • lemeztermékek
  • lézer design
  • kültér
  • egyedi mintával

Egyedi lemezalkatrészek

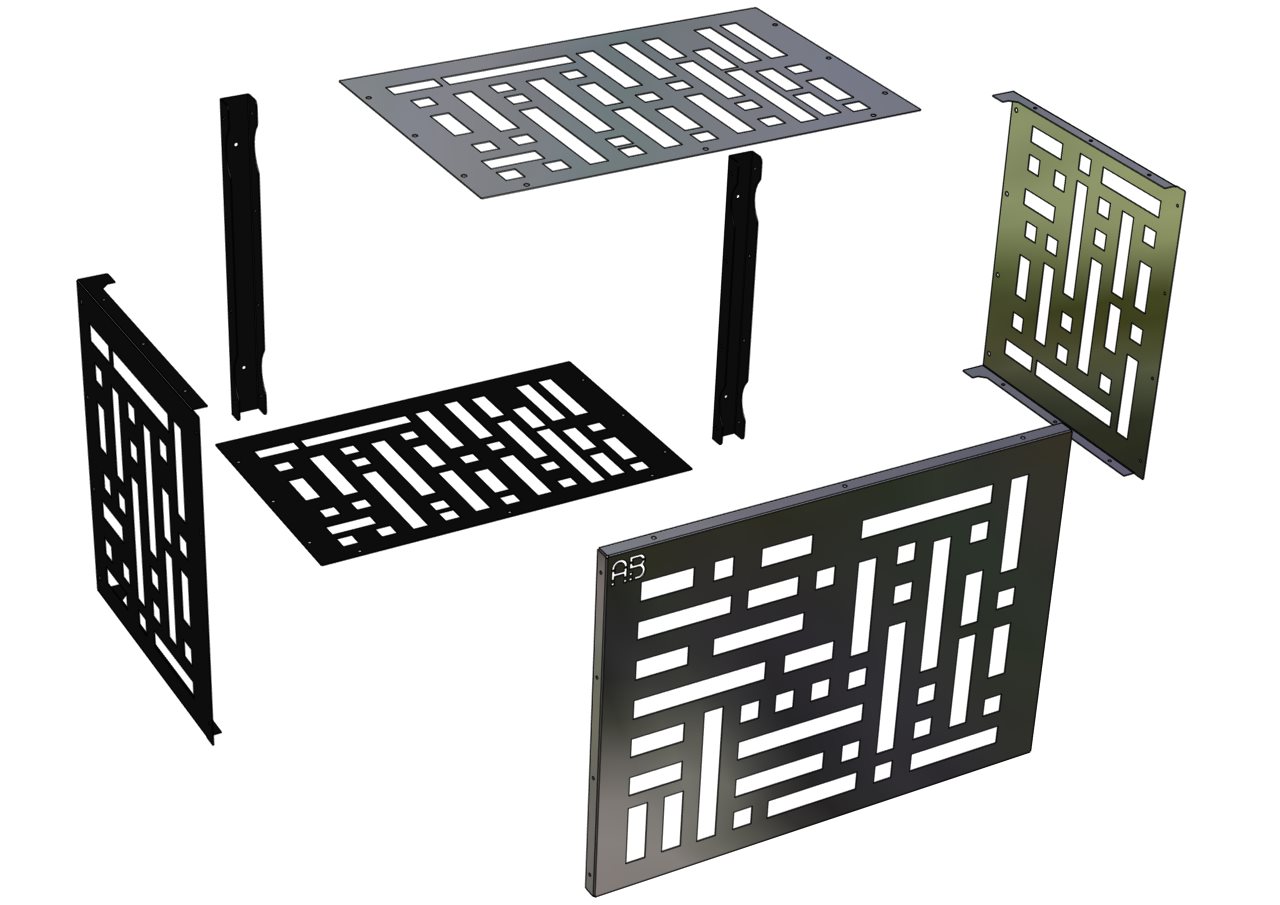

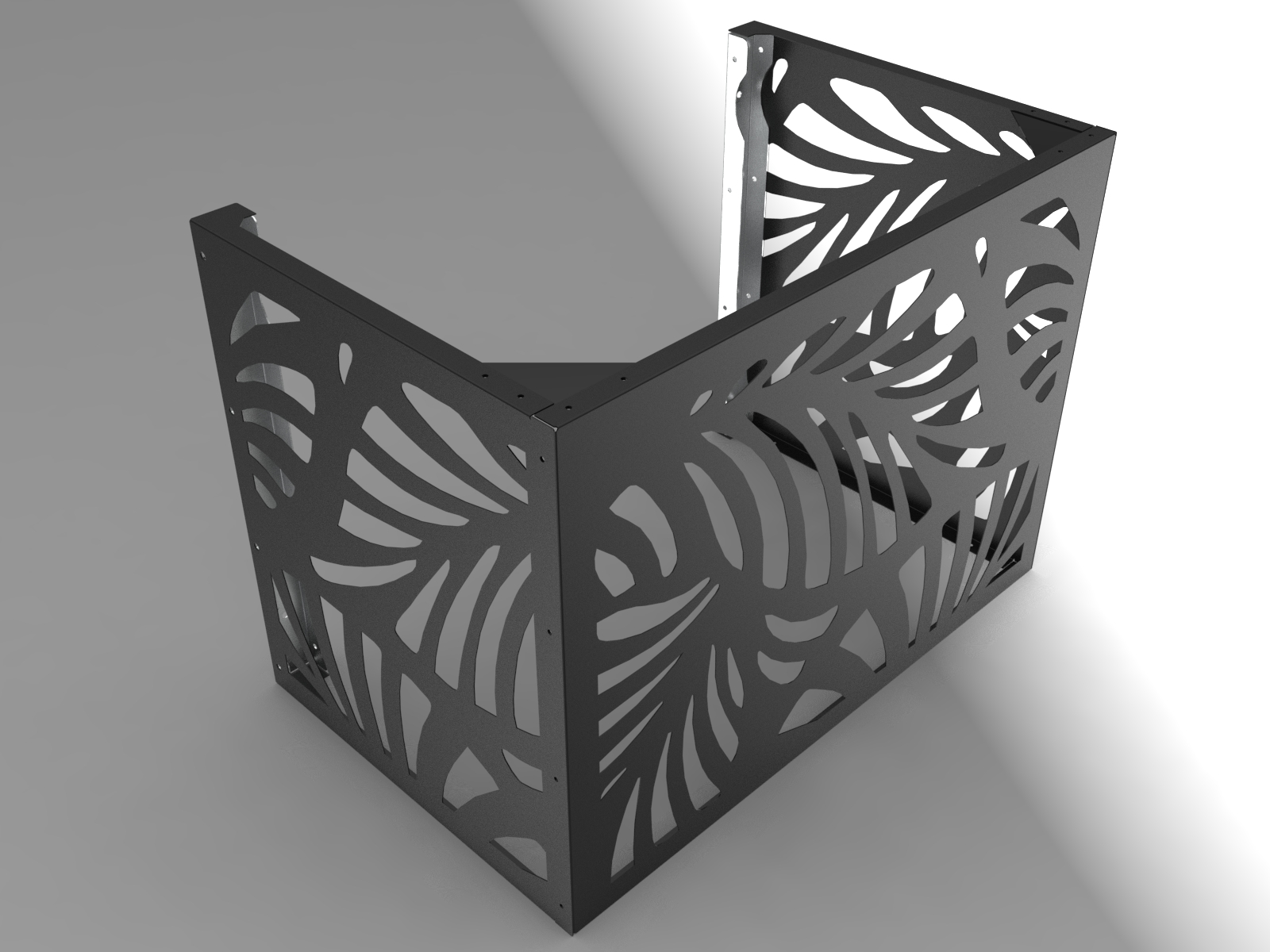

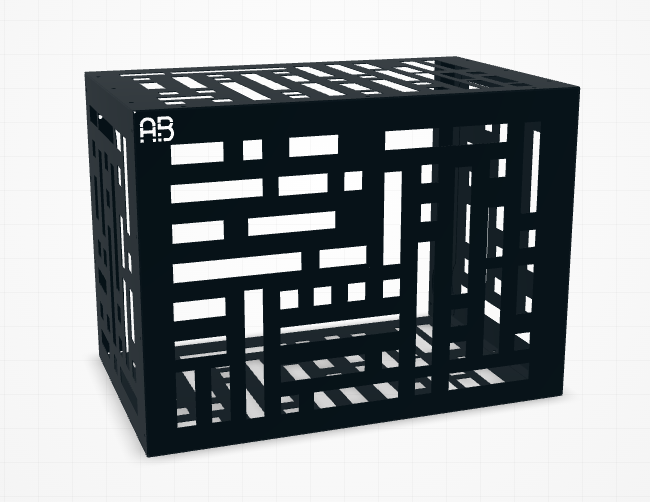

Klíma, közmű, hőszivattyú- és gépészeti takaró

Egyedi lemezburkolatok és takaróelemek tervezése klímaberendezésekhez, közművekhez, hőszivattyúkhoz és egyéb kültéri gépészeti egységekhez. A konstrukció kialakításánál a megfelelő légáramlás, szerelhetőség, karbantarthatóság, rögzítési pontok és gyárthatóság egyaránt meghatározó szempont.

  • élhajlított lemez
  • elektrohorganyzott
  • porfestett
  • szellőző
  • szerelhető
  • moduláris

Szerkezetek és összeállítások

Egyedi hegesztett összeállítás műszaki rajz

Egyedi hegesztett összeállítás részletes műszaki rajza, a gyárthatóság és az összeállíthatóság szempontjainak figyelembevételével. A dokumentáció tartalmazza a gyártáshoz szükséges méreteket, tűréseket, alkatrészkapcsolatokat, hegesztési jelöléseket és a szükséges kiegészítő műszaki információkat. A cél egy olyan egyértelmű és gyártásorientált rajz létrehozása, amely pontosan meghatározza az összeállítás geometriáját, kapcsolódási pontjait és technológiai követelményeit.

  • hegesztett összeállítás
  • méretek
  • furat jelölések
  • metszetek
  • kiegészítő információk

Gyártási dokumentáció

Korlát oszlop műszaki rajz

Korlátoszlop részletes gyártási műszaki rajza, a tényleges gyárthatóság és szerelhetőség figyelembevételével. A dokumentáció egyértelműen meghatározza a kritikus méreteket, tűréseket, furatpozíciókat, csatlakozó felületeket és hegesztési jelöléseket, továbbá tartalmazza a gyártáshoz szükséges kiegészítő műszaki információkat. A cél nem pusztán a geometria bemutatása, hanem egy olyan pontos és gyártásorientált dokumentáció létrehozása, amely alapján az alkatrész egyértelműen, következetesen és minimális visszakérdezéssel elkészíthető.

  • műszaki rajz
  • méretek
  • tűrések
  • hegesztési jelölések
  • kiegészítő információk

Gyártási dokumentáció

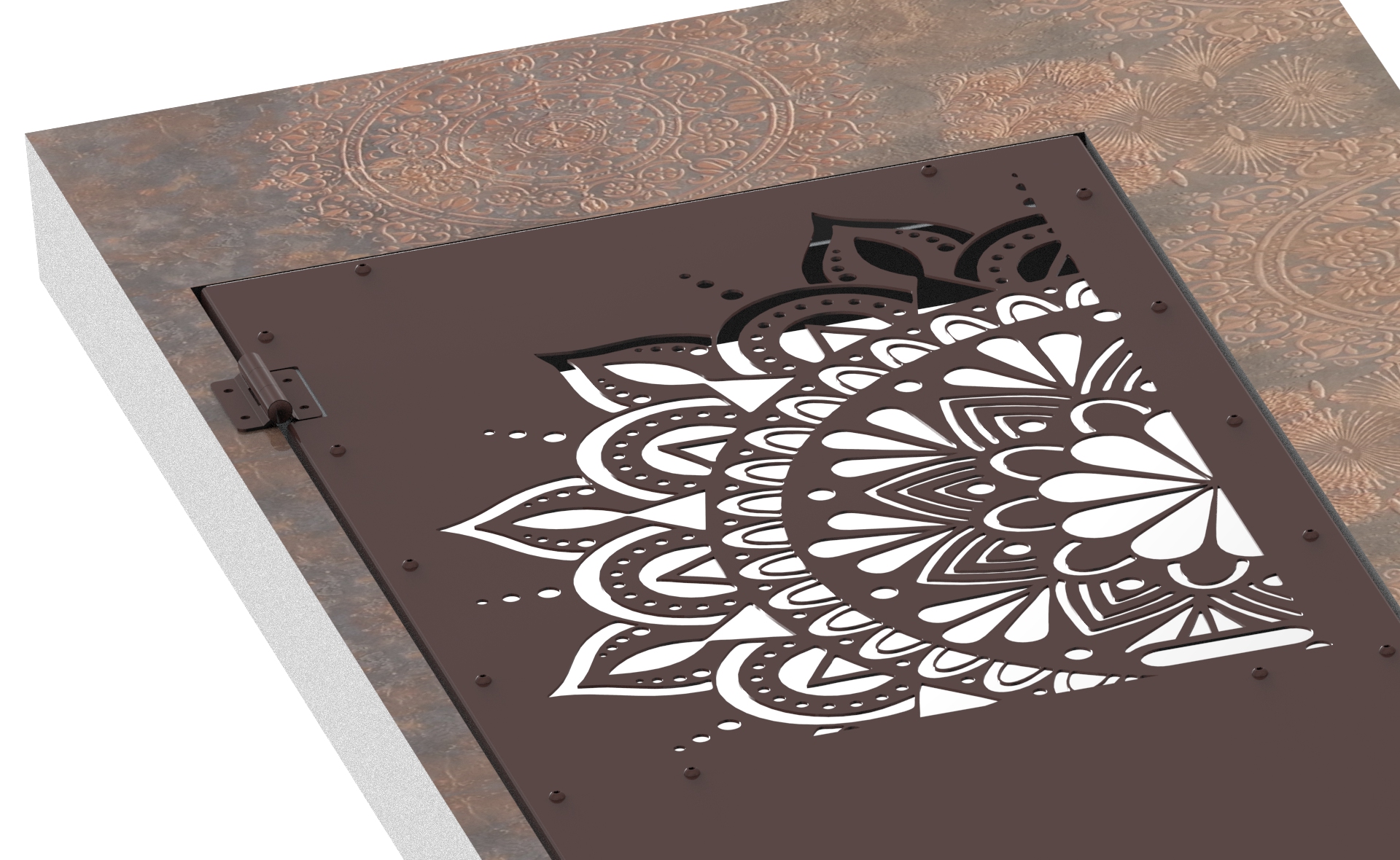

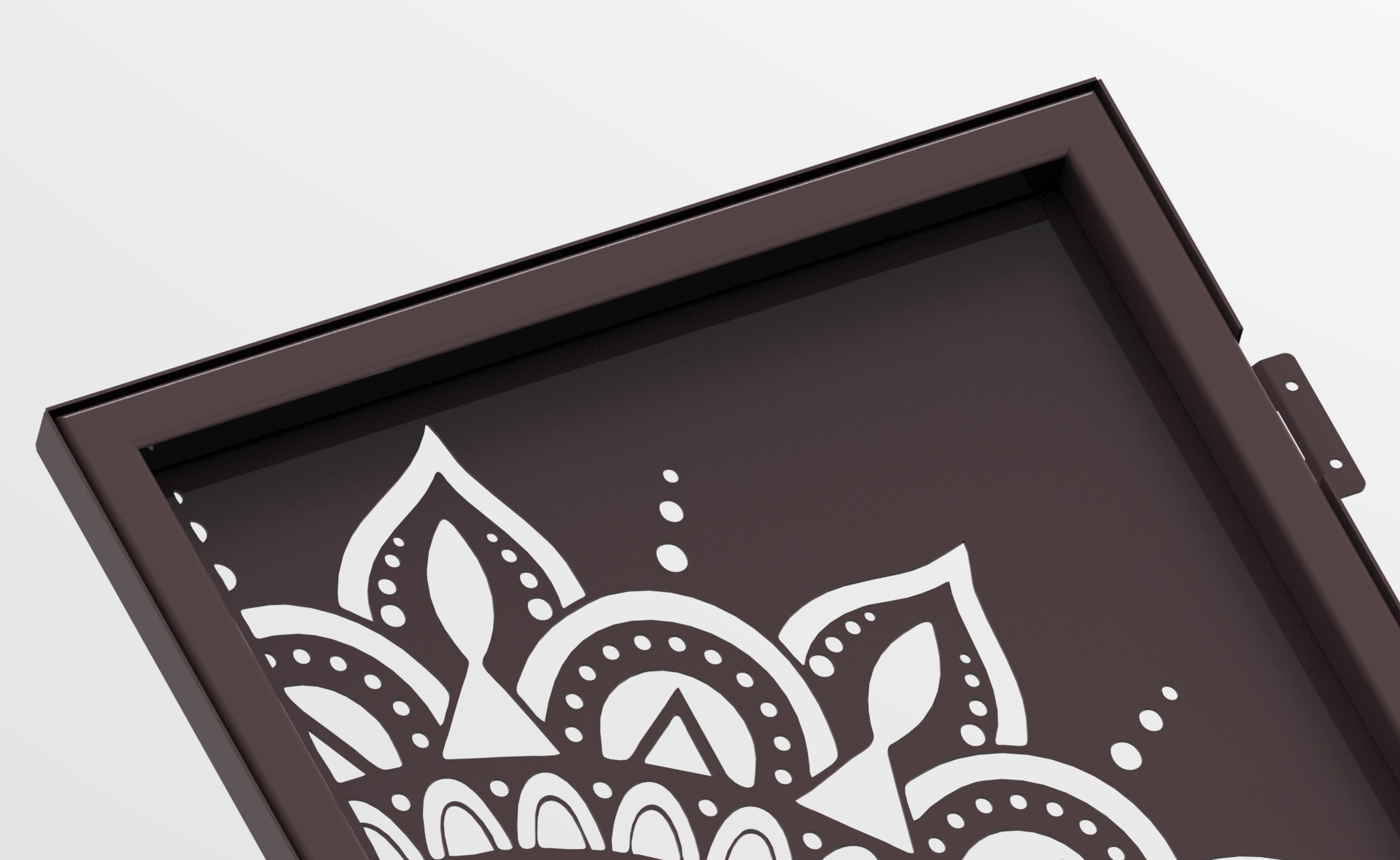

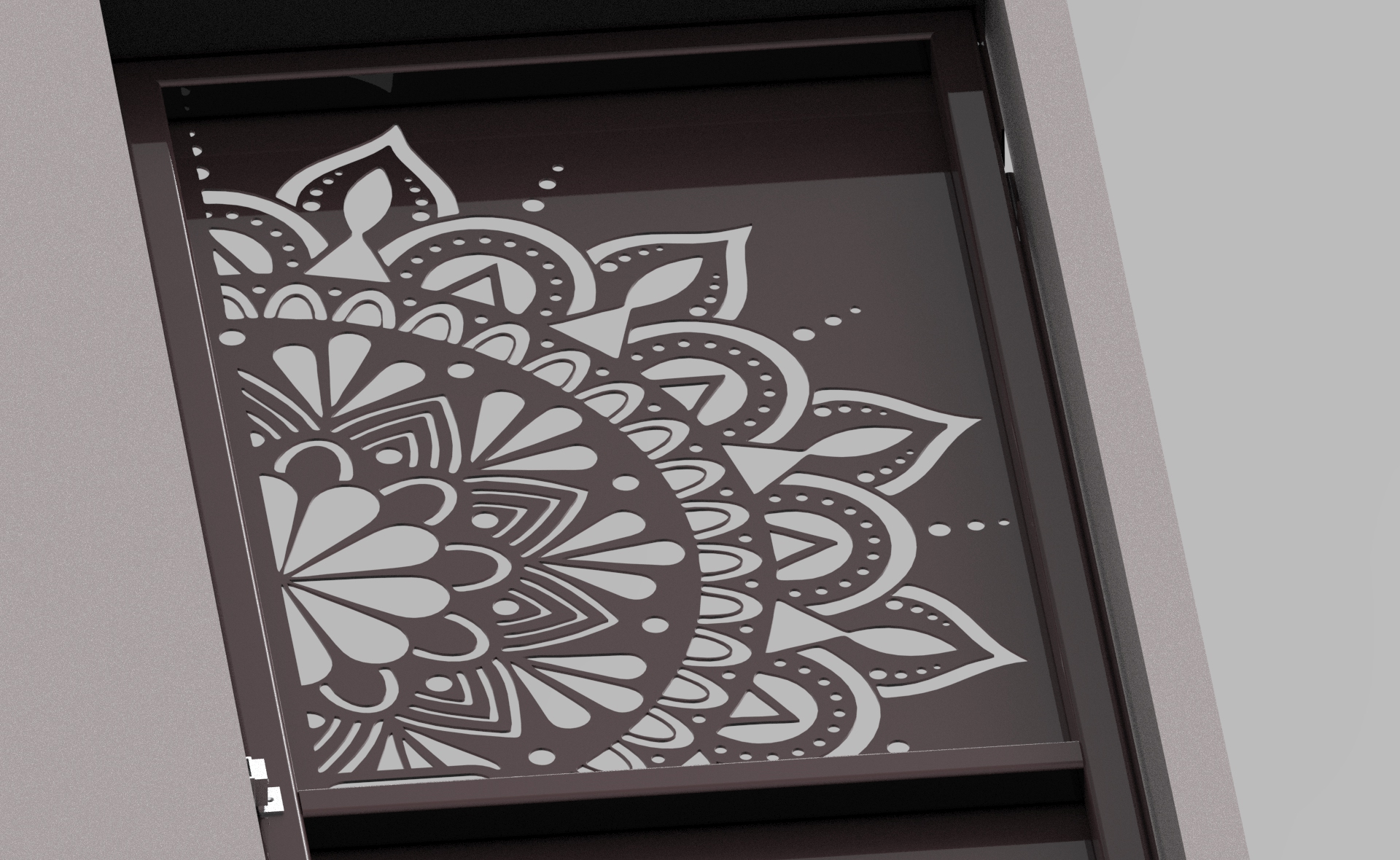

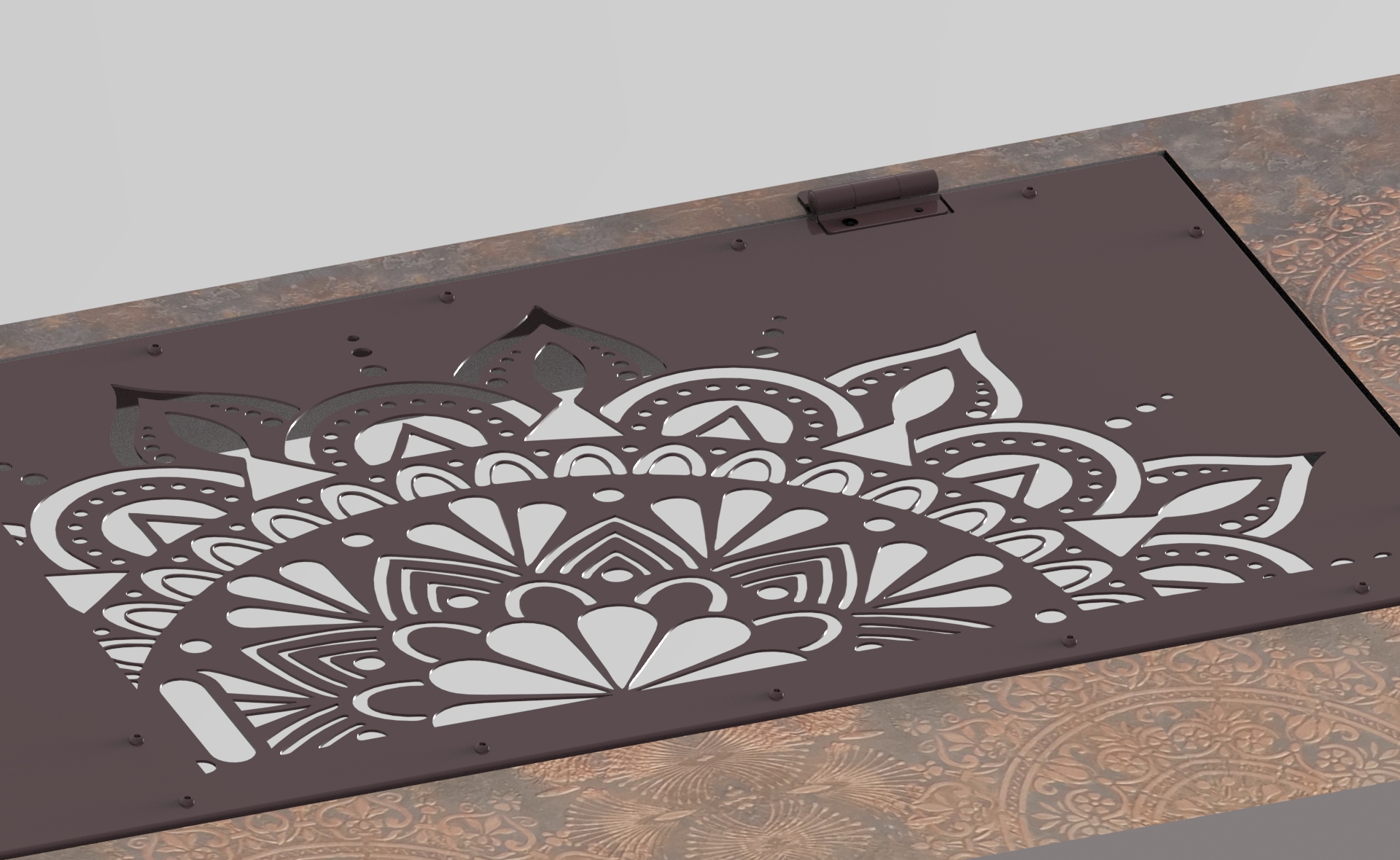

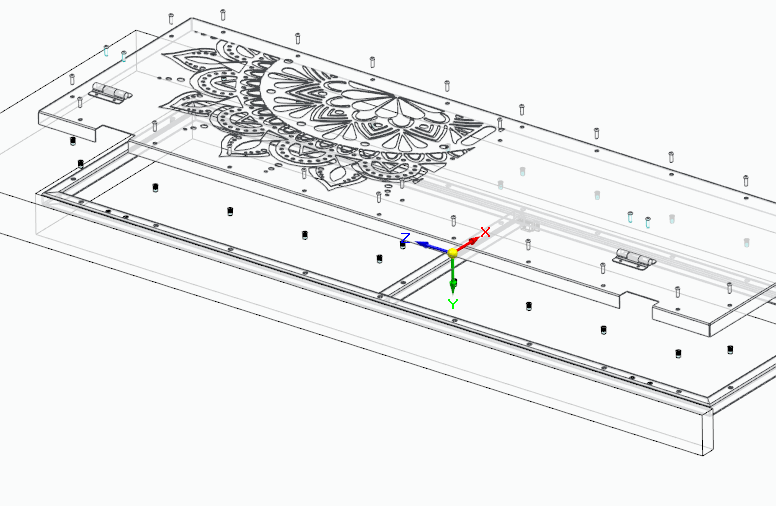

Lézervágott szervizajtó

Lézervágott betétes szervizajtó tervezése mágneses ütköztetéssel. A konstrukció letisztult megjelenését az adja, hogy a nyitás nem külön kilinccsel vagy fogantyúval történik, hanem a mintázat alatt kialakított lézervágott kivágáson keresztül. A hegesztett keretszerkezethez a további elemek szegecsanyás rögzítéssel kapcsolódnak, ami pontos szerelhetőséget és esztétikus kialakítást biztosít.

  • 3D modell
  • lézervágott
  • darabjegyzék
  • BOOM

Szerkezetek és összeállítások

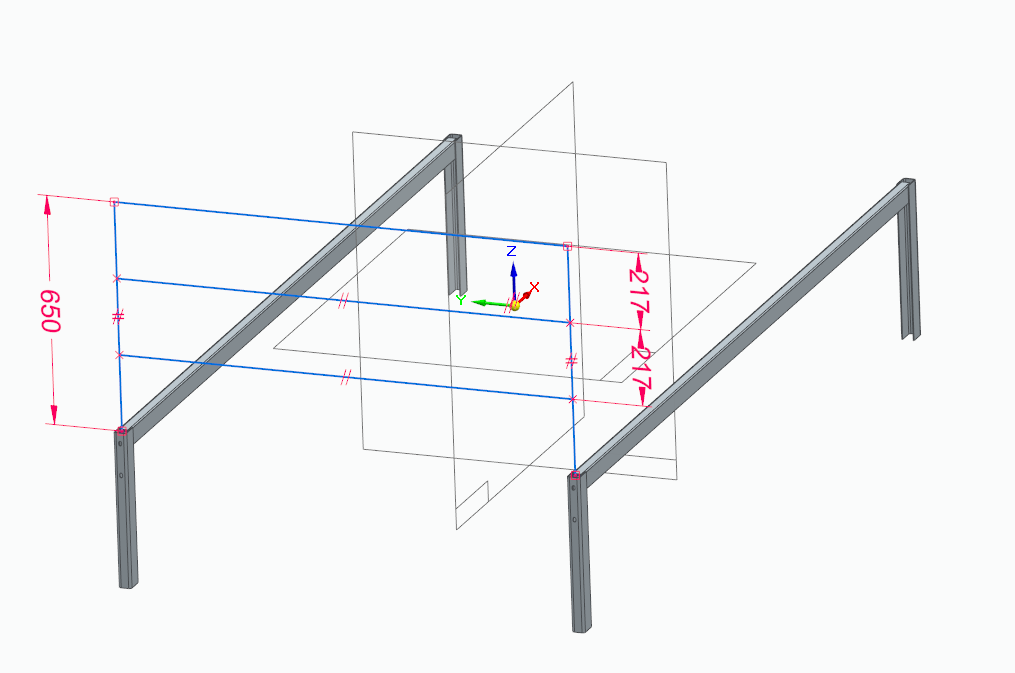

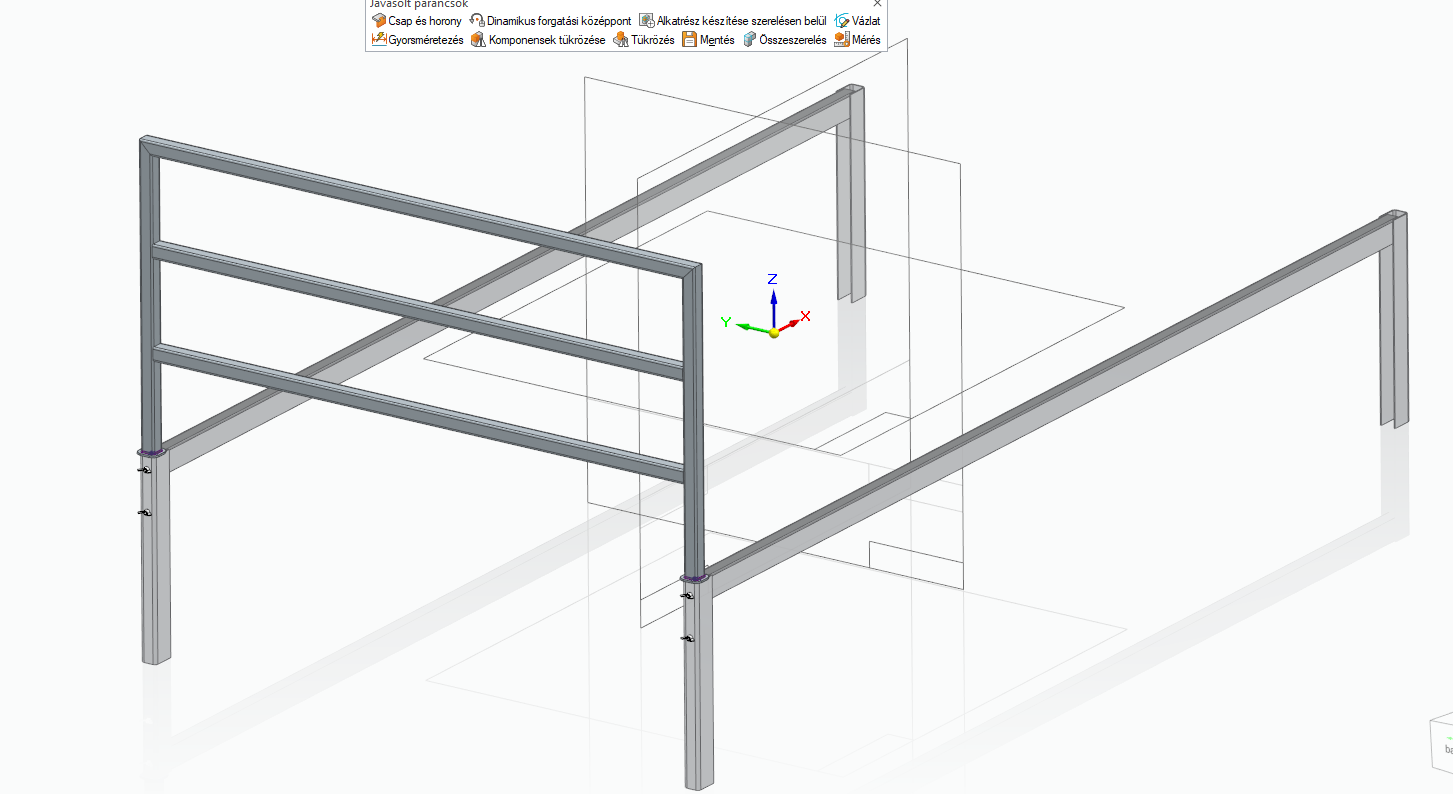

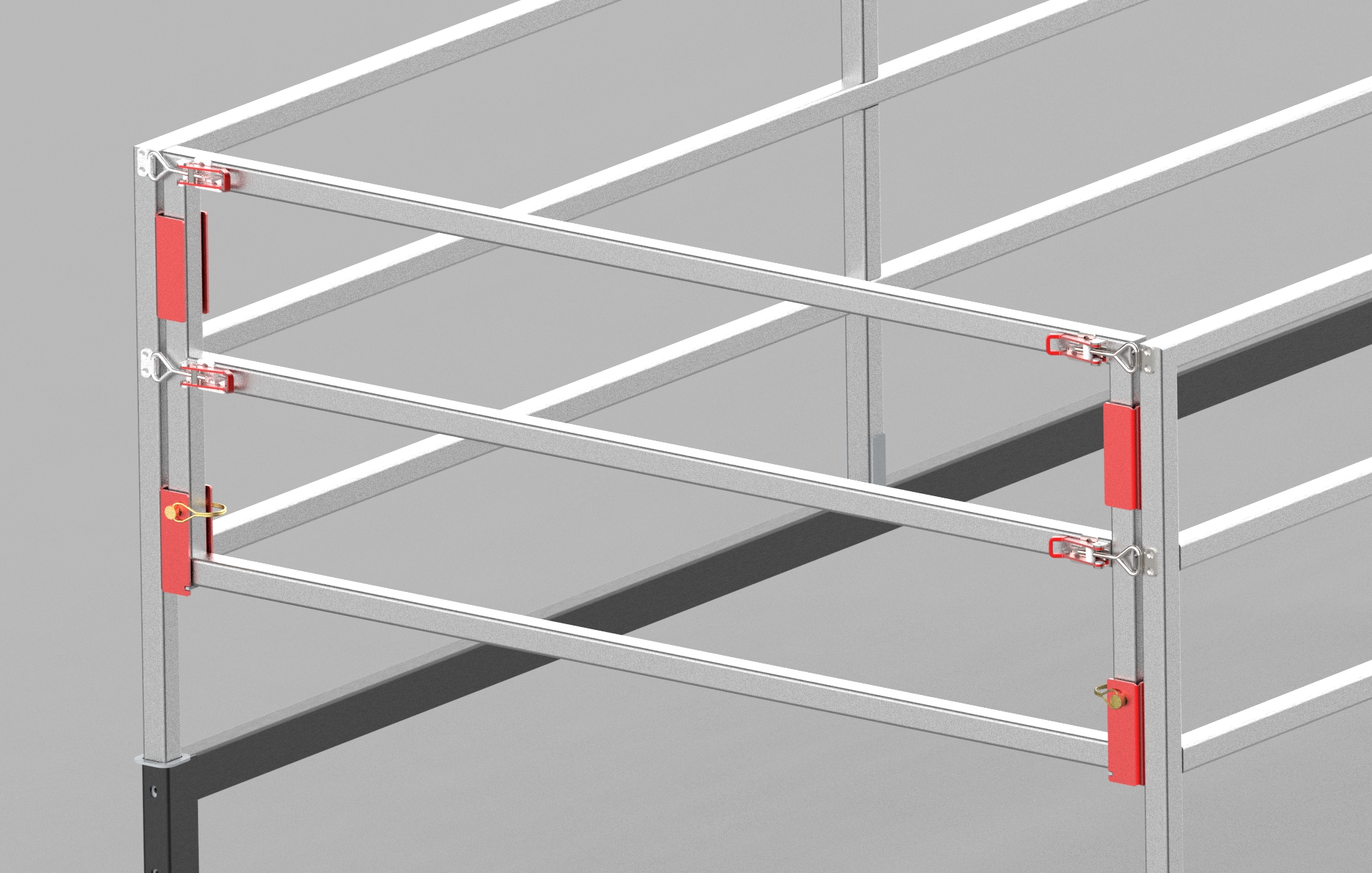

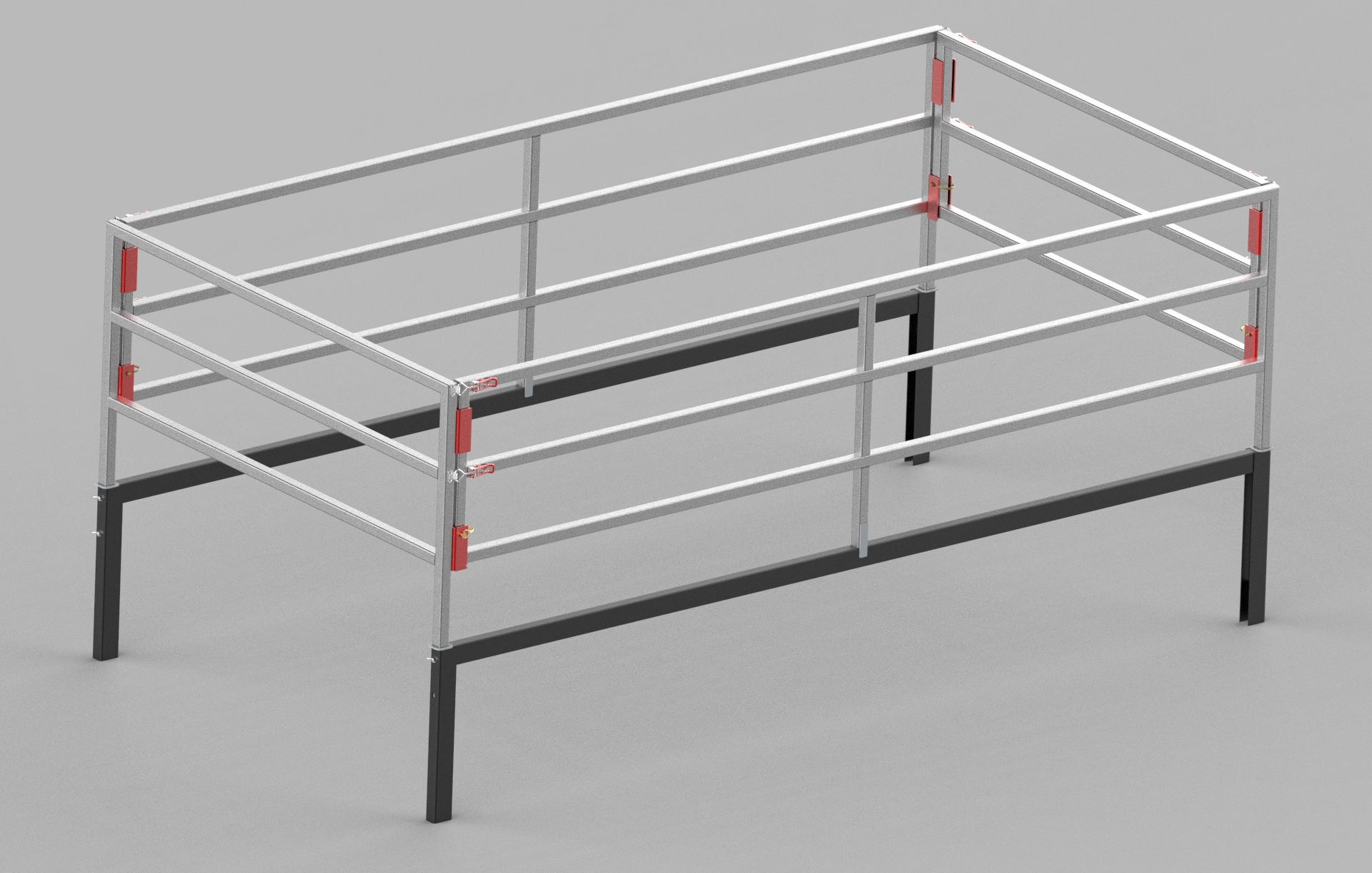

Moduláris utánfutó magasító szerkezet

Magasító szerkezet 30x30x2-es zártszelvényből, élhajlított U-profilokkal, békazárral a gyors telepítés és rögzítés végett. Moduláris szerelhetőség.

  • 3D modell
  • hegesztett fémszerkezet
  • moduláris
  • renderelés

3D modellezés

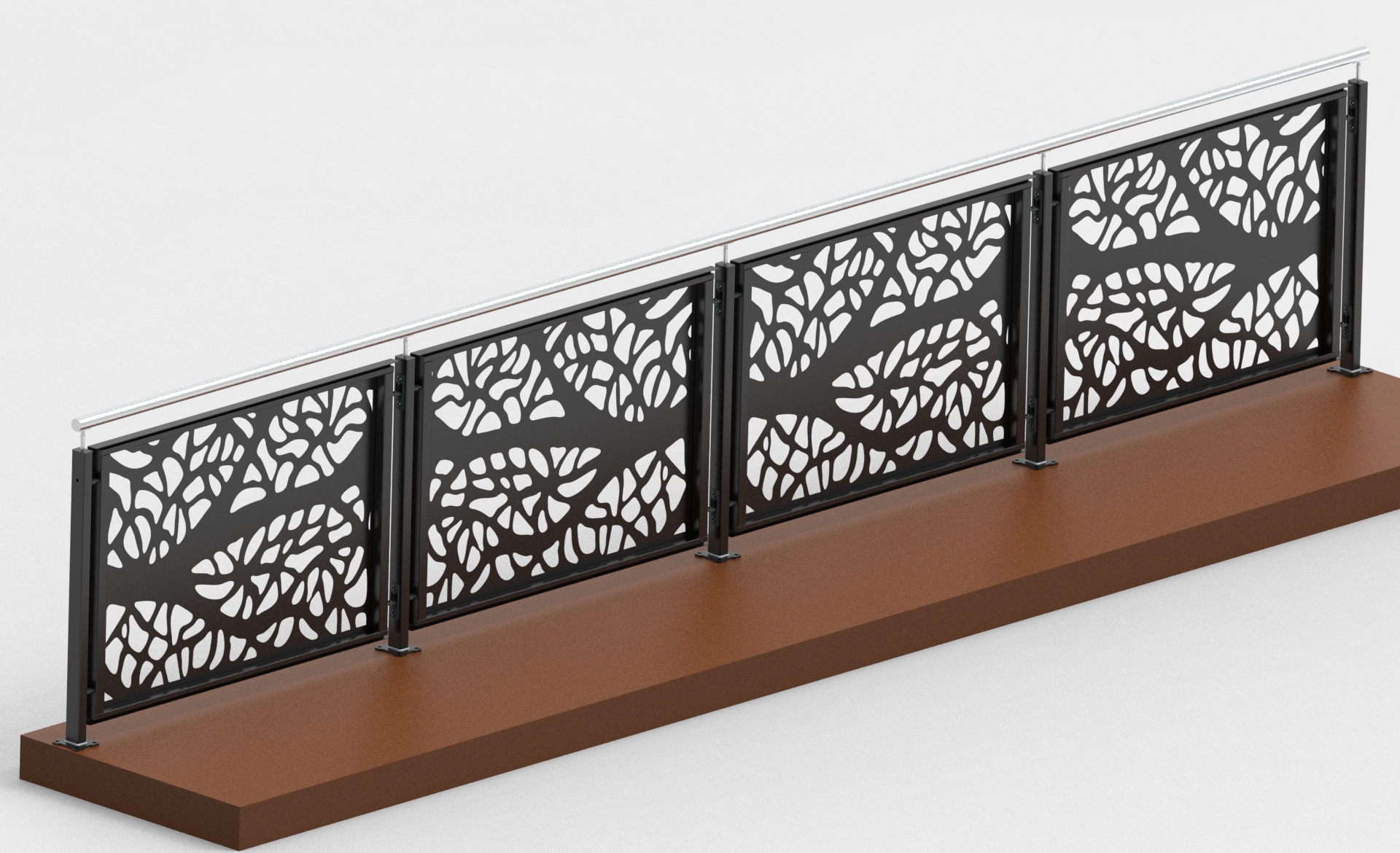

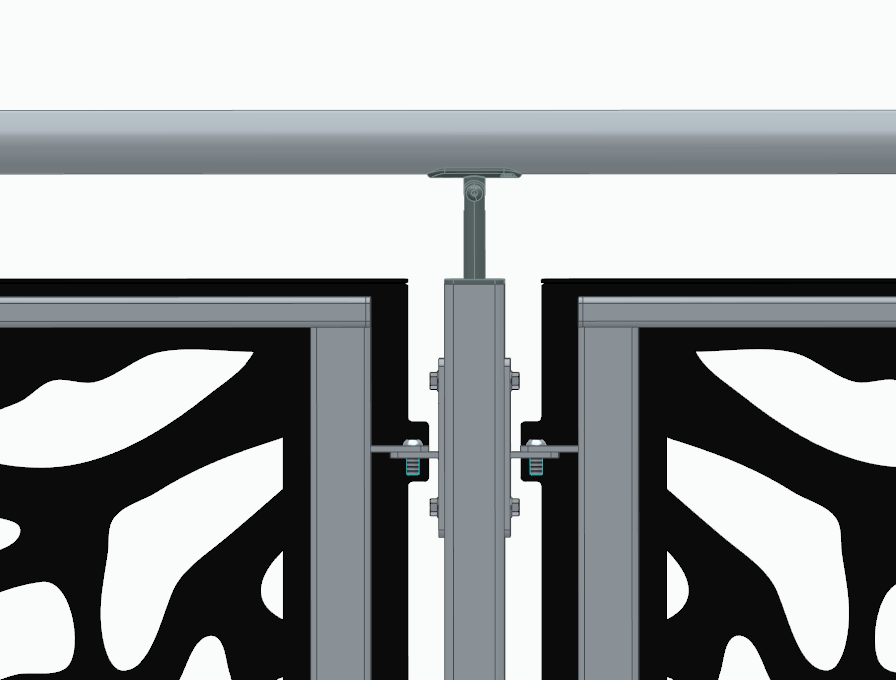

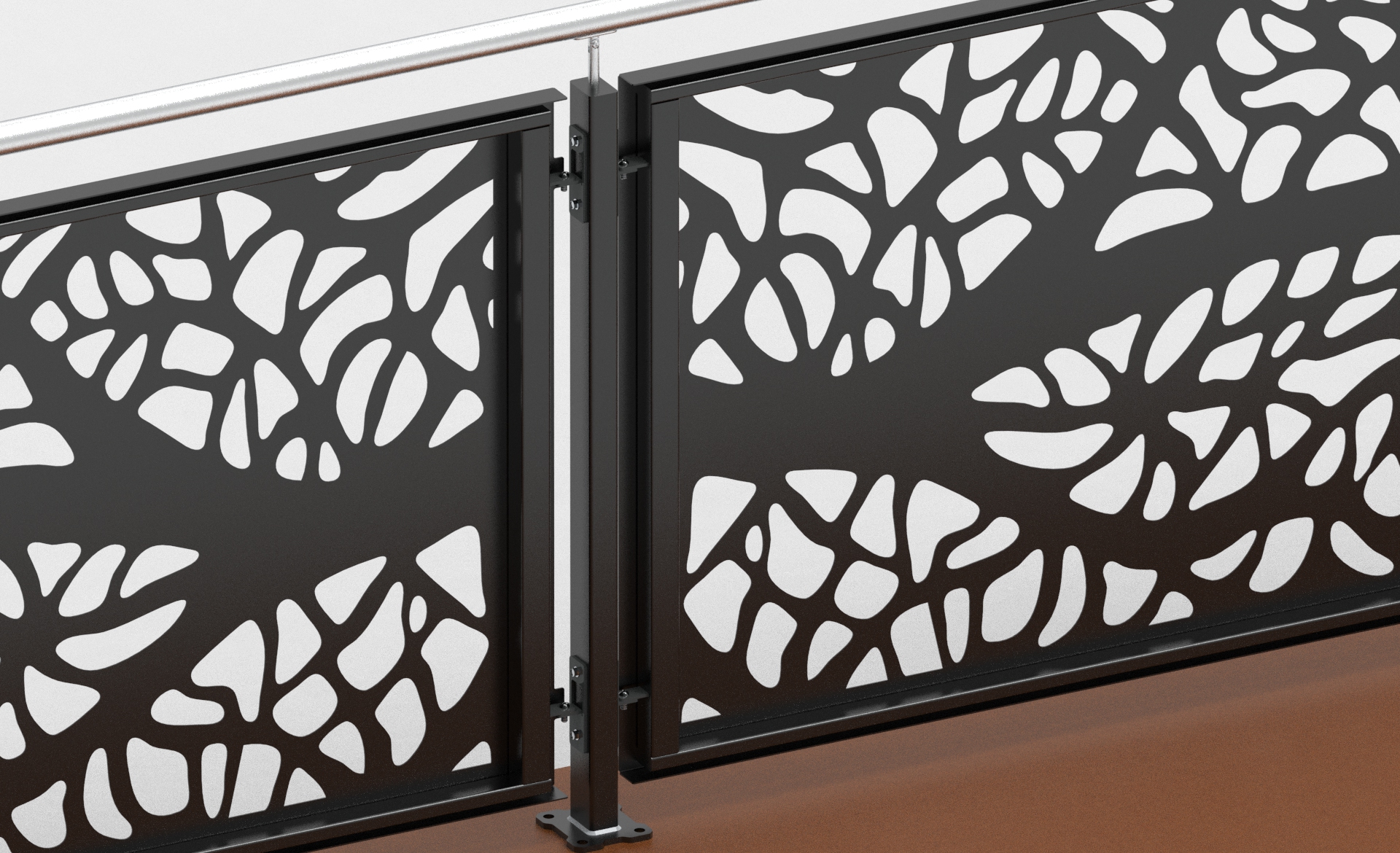

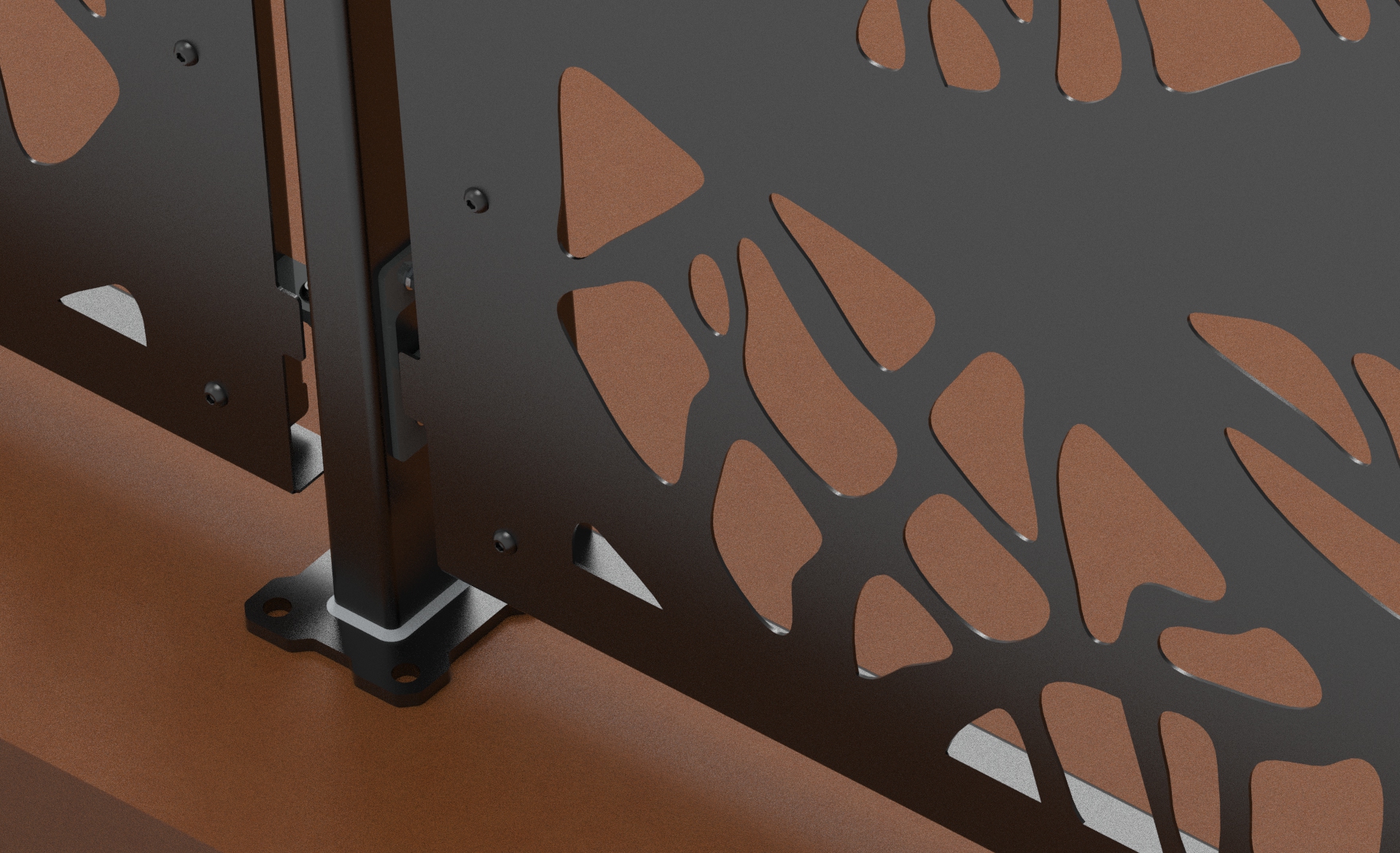

Faág mintás lézervágott korlát – rozsdamentes könyöklővel

Egyedi faág mintázatú, lézervágott korlát 2 mm vastag elektrohorganyzott acéllemezből, RAL 9005 matt porfestett kivitelben. Az oszlopokhoz egyedi, 8 mm vastag talplemezek készültek, a felső lezárást rozsdamentes könyöklő biztosítja. A panelek rögzítése szegecsanyás kötéssel került kialakításra, amely lehetővé teszi a pontos, esztétikus és szükség esetén bontható szerelést.

  • 3D modell
  • lézervágott
  • korlát
  • mintatervezés
  • renderelés

3D modellezés

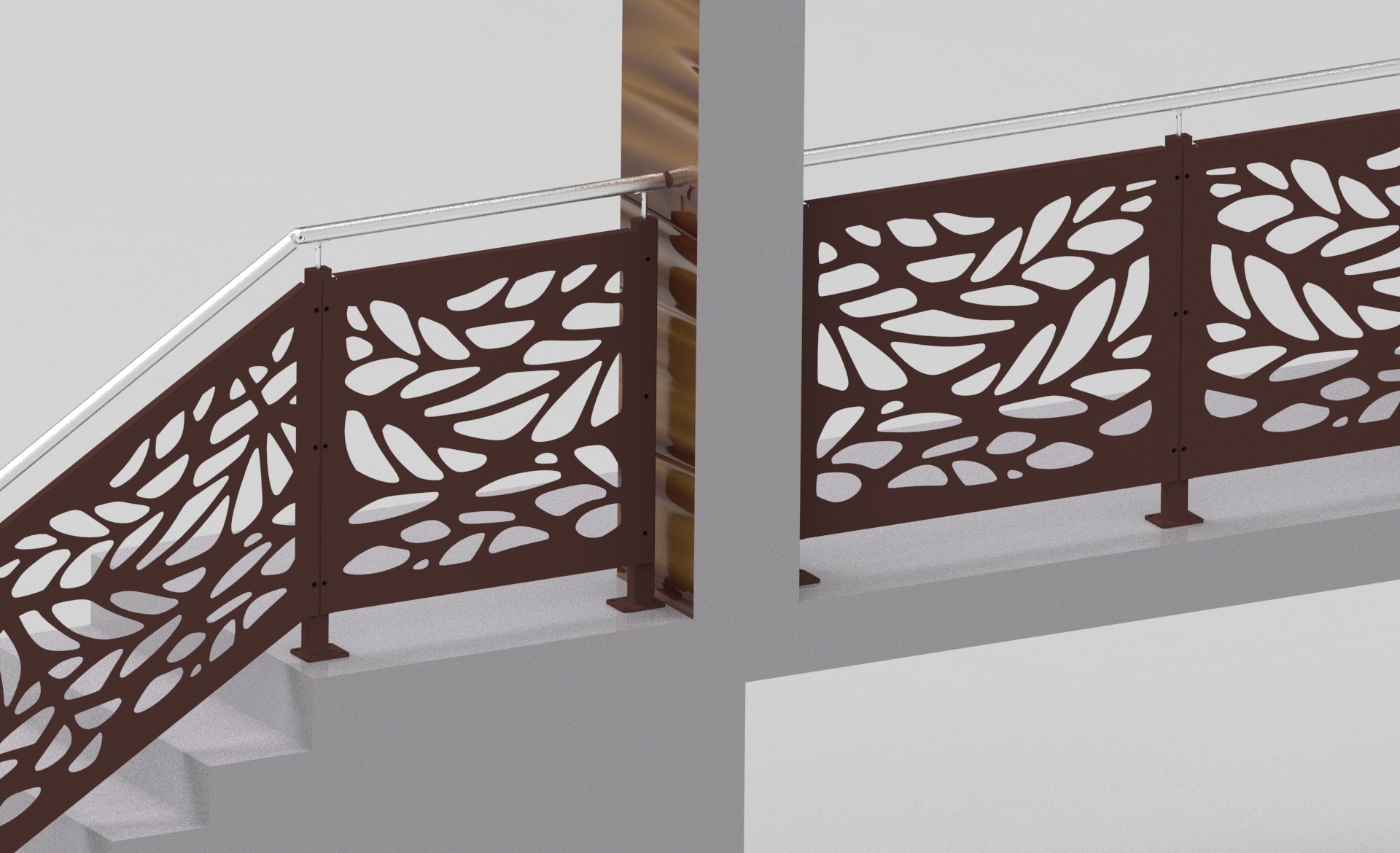

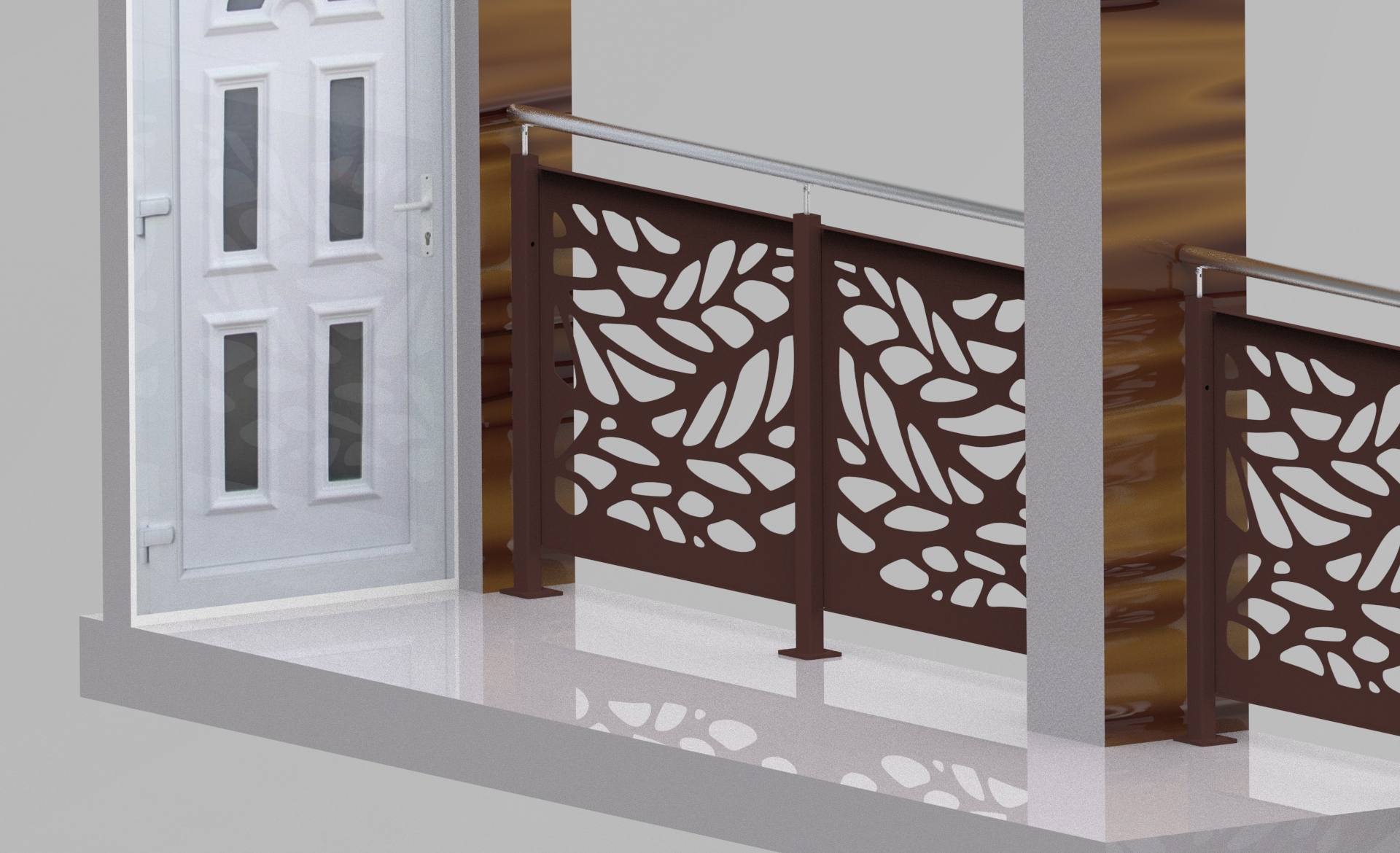

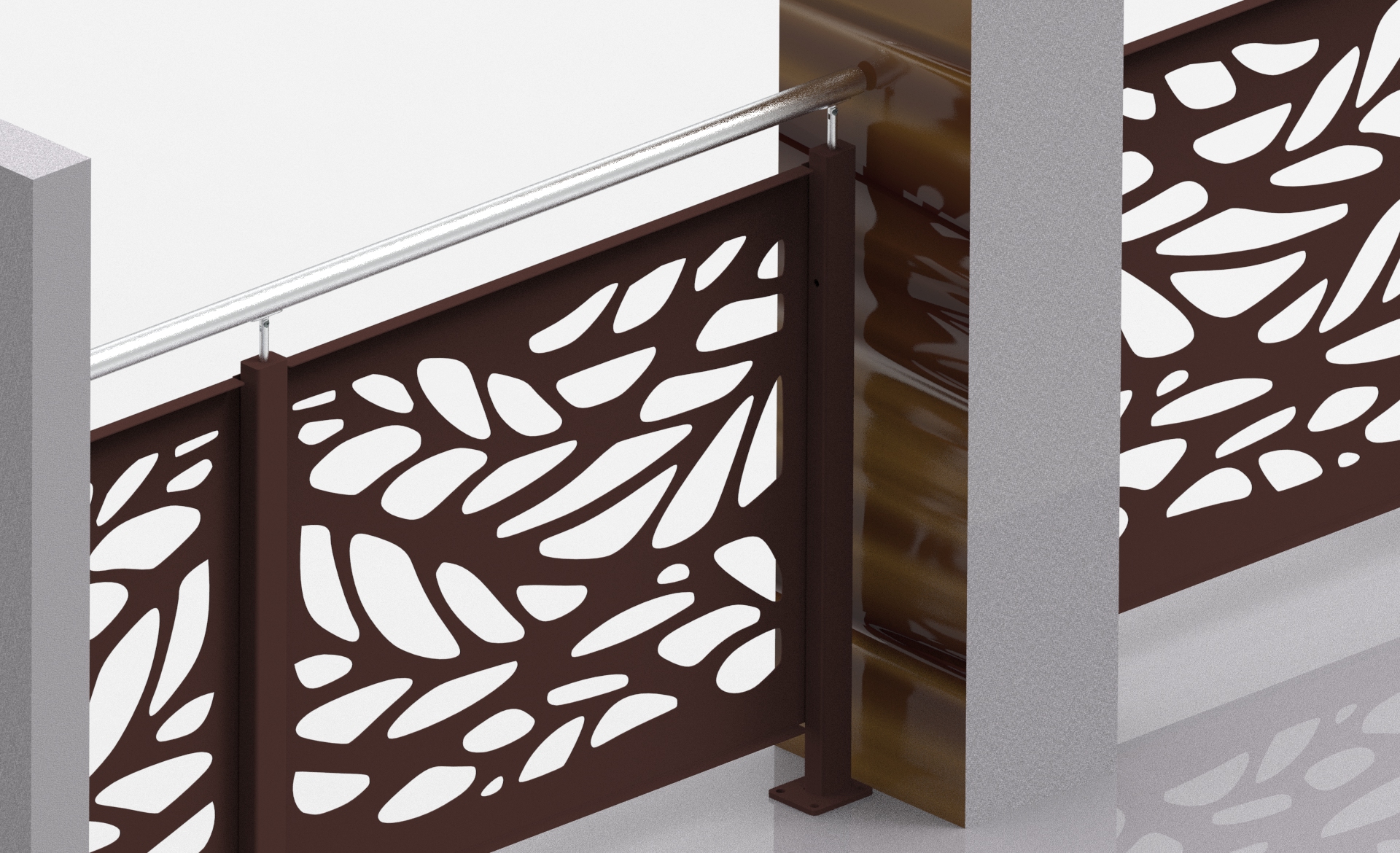

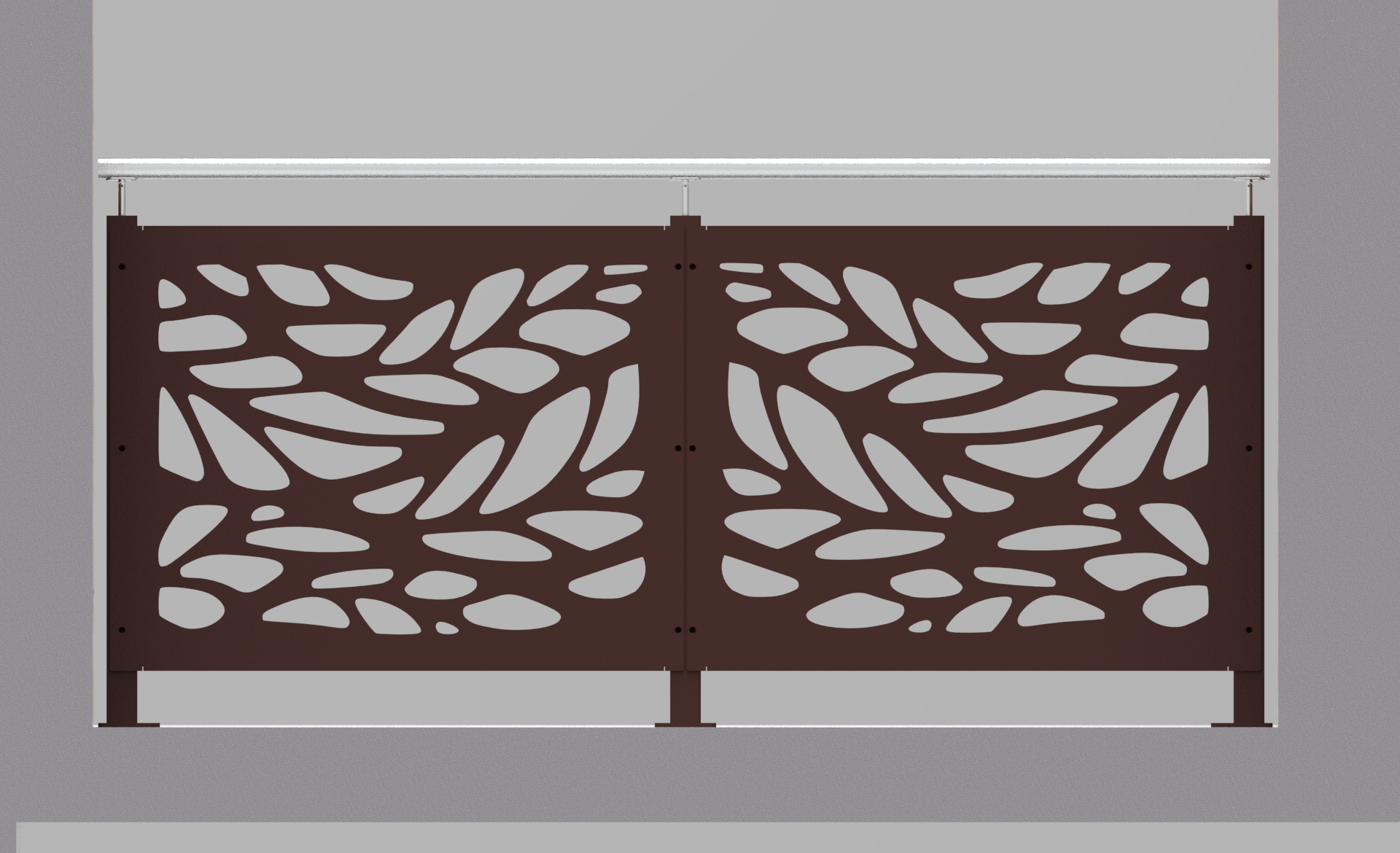

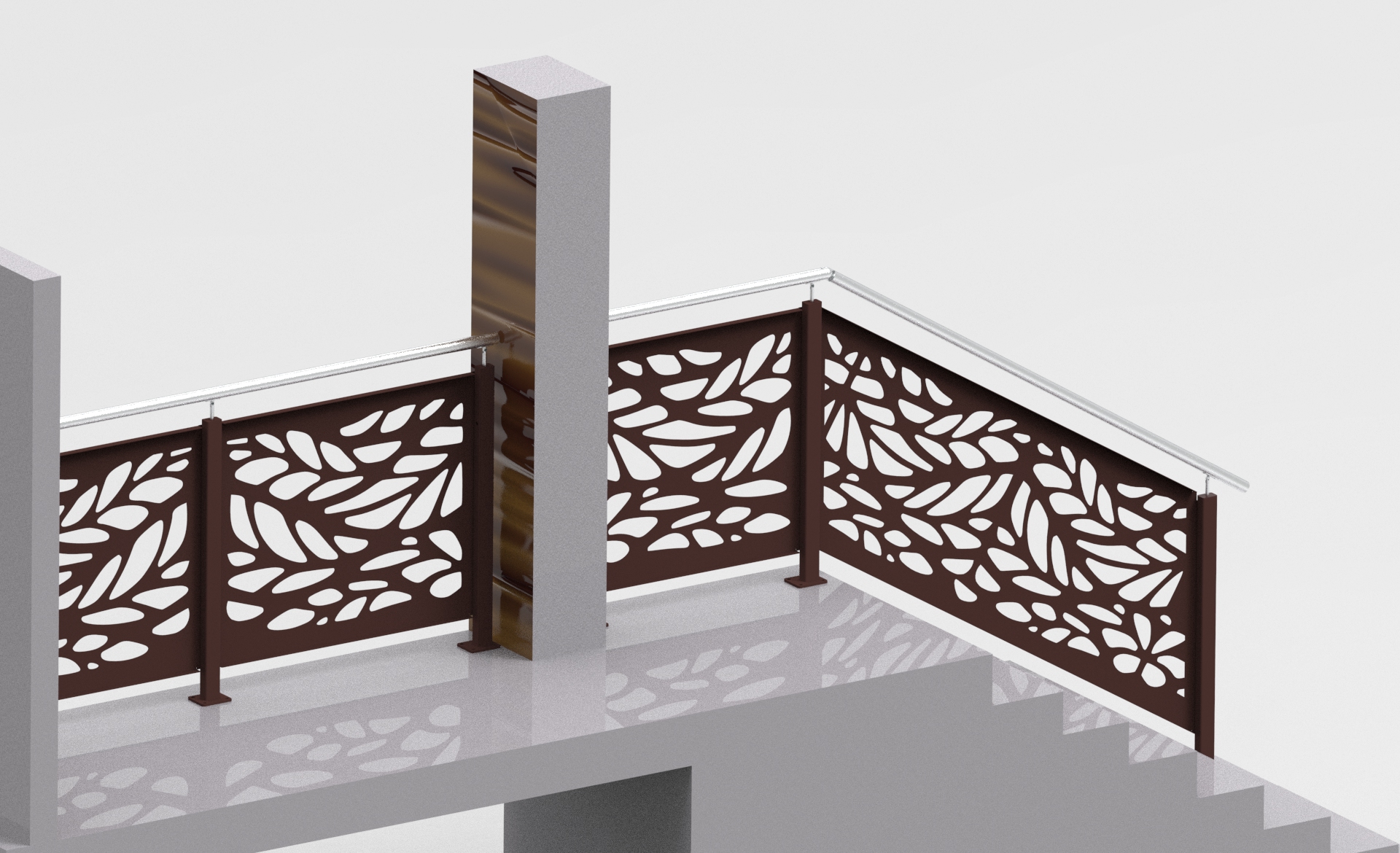

Levél mintás lézervágott lépcsőfeljáró korlát – rozsdamentes könyöklővel

Egyedi levél mintázatú, lézervágott lépcsőfeljáró korlát 2 mm vastag elektrohorganyzott acéllemezből, RAL 8028 matt porfestett kivitelben. Az egyedi oszlopokhoz 8 mm vastag talplemezek készültek, a felső lezárást rozsdamentes könyöklő/kapaszkodó biztosítja. A panelek rögzítése szegecsanyás kötéssel került kialakításra, amely lehetővé teszi a pontos, esztétikus és szükség esetén bontható szerelést.

  • 3D modell
  • lézervágott
  • korlát
  • mintatervezés
  • renderelés

A tervtől a kész megoldásig

A CAD munka nem önmagában egy látványos modell. A cél a pontos, továbbvihető és gyártásra alkalmas műszaki megoldás.

01

Egyedi lemezalkatrészek

Méretek, kivágások, hajlítások és csatlakozások kialakítása a későbbi gyártási folyamat figyelembevételével.

02

3D modellezés

Alkatrészek és összeállítások térbeli kidolgozása, formai és szerkezeti részletek egyértelmű megjelenítésével.

03

Szerkezetek és összeállítások

Több alkatrészből álló szerkezetek és komplett összeállítások modellezése, az illesztések, kapcsolatok és gyárthatósági szempontok figyelembevételével.

04

Gyártási dokumentáció

A jóváhagyott konstrukcióból a gyártáshoz szükséges műszaki rajzok, terítékek és fájlkimenetek előkészítése.

CAD / tervezés

Van egy alkatrésze, vázlata vagy megoldandó konstrukciós feladata?

A rendelkezésre álló információk alapján egyeztetjük a feladatot és a szükséges műszaki kimeneteket.
